::產品概述::

全球唯一具備大型攝影測量法的手持式激光掃描儀

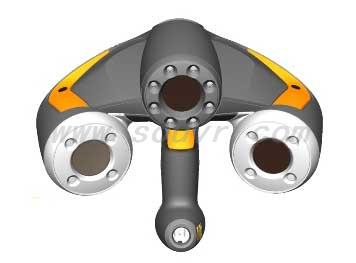

ZScanner700 PX 揉合了ZScanner700 平臺的便攜和隨插即用裝置的優點，與及其內置及穩定的攝影測量準確度，使其能在掃描大型部件如汽車和飛機時能有高達8倍的準確度。ZScanner700 PX適合反向工程和測量應用，亦適合三維存檔、頡取復雜形狀、測量資料存檔和損壞評估等用途。

特征

• 應用：逆向工程、3D 檢查、3D 掃描大型物體
• 采樣速度：18,000 次測量/秒
• 激光：二級（不傷害眼睛）
• 攝像機數目：3 XY
• 精度:高達 50 微米（高達 0.002 英寸）
• 分辨率：XYZ 軸均為 .0.1 毫米 (XYZ 軸均為 0.004 英寸)
• ISO:20 μm + 25 20 μm/m
• 景深：30 厘米 (12 英寸)
• 套裝軟件：ZScan

攝影測量準確性

高質量的分析取決于高質量的數據采集。

數據質量

除了要求節省用于掃描過程的時間外，制造廠商還想要確保數據的質量，以便實現高效而可靠的反向工程和檢測應用。

傳統掃描儀

傳統掃描儀采用的是傳統掃描技術，重點在避免掃描帶之間發生重疊。在點云上添加多個點層只會將噪點帶入到模型中，并有可能影響到掃描的整體精確度和質量。

ZScanner掃描儀帶來的提升

ZScanner?掃描儀能夠克服傳統掃描技術所遇到的這些難題。ZScanner采用了以表面優化算法為基礎的技術。由于這種技術能夠避免點云現象，所以工程師執行的掃描次數越多，數據采集就越精確。這樣反而不會增加模型的噪點，而是讓模型變得更加精細。

ZScanner700 PX內置了AICON?攝影測量軟件，提供了供后期制作和報告用的攝影測量運作和控制軟件，亦有自動校正、自動參考、接合器修正和特色測量。ZScanner700 PX亦無需作提升或多重設定，故可去除累乘指數錯誤。

ZScan作為我們?yōu)閆Scanner700 PX 配備的專有軟件，提供了執行多種分辨率掃描作業的能力。需要較少細節的平面部分可以用較低的分辨率來掃描，而尖銳的邊緣以及更為細微的區域可以用較高的分辨率來掃描。這項功能可以在不犧牲精確度的前提下生成小得多的文件。

移動性

ZScanner? 掃描儀是一款便攜式的設備，完全能夠放入一個公文包大小的箱子內，而且重量很輕，很方便攜帶。

隨意轉移工作場所

ZScanner700 PX 掃描儀可以很方便地?cái)y帶至您企業范圍內的任何地點，從生產車間到質量控制觀察室，從現場使用到快速結果報告。掃描作業組或質量管理技術人員可以隨身攜帶這款掃描儀至工廠以外的各實驗室、各工廠以及測試機構，可以在供應商地點、聯盟機構等地現場執行校驗工作。

辦公室或現場

ZScanner700 PX可以隨意在辦公室內外使用。由于它采用了自定位技術并且便攜性極好，完全可以根據需要在任何地點進行工作。在許多行業中，包括汽車、航空和建筑行業，ZScanner700 PX 都可加入設計工具組合中并發揮出色的作用。

通用性

ZScanner?作為一款手持型激光掃描儀產品，擁有真正范圍廣泛的功能用途。這款具有隨插即用裝置的自定位型掃描儀靈活性好、可獨立使用，并且易于攜帶。

靈活性

傳統激光掃描儀都要安裝在測量臂上或笨重的三坐標測量機上，并且出于支撐掃描儀結構物的關系，需要使用白光掃描儀技術作為定位基準。因此，所掃描的部件也必須固定好。但可獨立工作的ZScanner700 PX 完全消除這些麻煩，給全世界眾多用戶帶來了福音。

可方便地運用在狹小場所內或室外

這款自定位型ZScanner掃描儀提供了其它掃描儀所無法提供的眾多靈活運用的可能性。使用傳統掃描儀時，眾多設計專業人員都會發現，在狹窄受限的空間或室外工地實施掃描工作十分困難。更常見的是，在使用傳統掃描儀時，如果工程師不小心碰觸了正在掃描的部件或用于支撐掃描儀的三角架，則掃描儀與部件之間的相對位置就會發生改變，迫使用戶必須重新開始執行掃描。但對于具備自定義功能和很好便攜性的ZScanner掃描儀來說，這些問題完全迎刃而解。

掃描結果不再受部件尺寸限制

手持型ZScanner 700 PX掃描儀的另一項重大好處就是，由于攝影測量軟件的存在，實際上對自己能夠掃描的部件尺寸沒有任何限制。因此，整個汽車、飛機或火車可以在一次掃描操作中采集完成。這樣就節約了計算資源，并且完全不必去尋找多幅掃描圖像“最佳匹配度”，從而大幅提升精確度。

掃描任何色彩的部件

所有工程師都渴求獲得優質的數據以及高效的掃描，即使所掃描的部件具有輕淡、深暗或銀灰的色彩。由于深暗的顏色會吸收光線，從而讓激光掃描系統經常難以檢測到用于捕獲物體形狀的激光線或激光束。這點對ZScanner完全不是問題，因?yàn)檫@款手持型掃描儀的光線強度和暴露時間參數是可以調節的，并且可以在掃描工作之前或期間進行優化。

自動定位

ZScanner? 是目前市場上唯一一款自動定位型掃描儀。這款數字化掃描儀能夠以正在接受掃描的對象部件本身作為掃描儀的空間基準點。

無需任何外部跟蹤或定位裝置

手持型ZScanner掃描儀無需使用任何外部跟蹤裝置，如CMM或測量臂，即可確定自己相對于掃描對象的位置或基準點。

在目標定位和設置上做出創新

在自身定位時，ZScanner對象采用了多個反射標志，這些標志放置于所要掃描的部分和/或鄰近這部分的區域之上。這些反射標志的放置可以迅速而隨機地實施。其它與作業相關的唯一設置工作就是將一條Fire Wire電纜連接到計算機上，這項工作只用幾秒鐘就可完成。

移動靈活性好（自由流動式移動）

由于采用了反射標志，最終用戶可以在掃描期間隨意移動掃描對象或掃描儀，而掃描儀相對于掃描部分的定位完全不會丟失。這個優點尤其方便了需掃描汽車或大型物體的工程師。由于ZScanner自身的定位以正在掃描的對象為基準，這些工程師可以進出汽車內外，采集自己所需要的全部數據。由于標志放置在汽車的表面，所以這些移動不會影響數據的質量。工程師們可以在車門打開時進行掃描以方便出入并將所有部件或組件保持在相同的基準點上，也可以在車門關閉時掃描，加入更多數據以便執行人機工程學分析。

支持科技

在掃描過程，ZScanner能夠?qū)崟r(shí)定位和捕獲反射性定位標志。這些標志的相對位置用掃描儀位置作為基準點計算得出并隨后記錄下來。掃描對象上的標志所形成的樣式可由ZScanner識別出來。由于標志的放置是隨機進行的，所以通過定位功能所定義的這些樣式不會發生重復?；谶@種樣式識別能力，掃描儀的自身定位原理就與GPS導航設備相似，而GPS設備采用了已知的衛星位置來確定自己在地球上的位置。

快速及易于使用

每一個工程、設計及品質團隊都需要快速和高效的運行。因此，配備易于學習和使用且能提供快速可靠結果的工具就顯得非常重要。

使用簡便的ZScanner?掃描儀

工程師、工業設計師和藝術家都能通過在自己的設計工作過程中運用ZScanner 700 PX激光掃描儀獲得非常大的好處。這款代表當今先進技術水平的掃描儀可配合常規計算機實現簡便的使用，亦容許用家可在一次性的掃描中捕捉巨大的物件的資料。它沒有限制的工作容量為您提供了一個快速、簡易及沒有太多步驟的測量程序。ZScanner 700 PX能自動于一個步驟內為用戶同步儲存和處理掃描及攝影測量了的數據。設有三角形減少法滑鈕，為較小的.STL檔案中用大三角形時顯示平面提供高解析度。

學習曲線短

ZScanner掃描儀既易于使用，又具備極其強大的功能。該設備裝配了學習容易而且直觀易懂的ZScan軟件，而此軟件提供了類別范圍很廣泛的功能。在采用傳統的激光掃描技術時，操作者不得不努力操作那些既笨重又復雜的測量臂。但這種情況不會在ZScanner掃描儀上出現，因?yàn)樗趫?zhí)行作業時不采用這些傳統技術，而是以部件作為基準點實現自身的定位。如果測量臂完全伸直或測量臂內部編碼器扭向不同的角度時，測量臂也會采集到不可靠的數據。

工作原理

ZScanner掃描儀在執行掃描操作時，計算機屏幕上會顯示出對物體的實時表面重建圖像。這項特色讓用戶能夠觀察到目前正在掃描部件的哪一部分以及哪些區域需要更多的細節。而傳統掃描儀卻無法提供這項功能，而只能生成模糊的點云。ZScanner還可以用于先執行部分掃描，然后停止掃描并在計算機上查看掃描出來的部件，并可以毫無縫隙地恢復掃描。

簡便的設置和掃描

ZScanner掃描儀屬于隨插即用及自定位型的設備，幾乎能夠立刻相對于部件或?qū)ο蟠_定自己的基準點。

手持型掃描儀

ZScanner? 是一款自定位手持型激光掃描儀產品。

自立式掃描儀

ZScanner是一款適用于許多行業的手持型掃描儀產品。由于這款產品采用獨立工作設計，也就是說，無需任何外部裝置即可以物體或部件為基準，跟蹤自己的位置，從而讓工程師在掃描任何部件時都擁有了更大的靈活性或自由度，即使是常規三坐標測量機（CMM）或測量臂無法進入或伸到的位置也可運用自如。傳統的CMM體積笨重，只能在靜止位置工作，由巨大的石臺和鐵板構成，而且測量臂要求使用沉重不便的三角架才能工作。而ZScanner屬于輕型手持掃描儀，重量剛剛超過2磅。

更大的應用范圍

手持型ZScanner掃描儀所具有的高質量和可靠性贏得了很高的評價，并廣泛應用于汽車行業以及其它行業，這些行業的工程師和專家們都需要在設計周期以及制造過程中設計、檢查以及分析部件。

提高生產率

手持型ZScanner激光掃描儀具有極高的通用性，向掃描技術人員提供了在狹小場所內展開工作的靈活性，例如在真實比例的汽車內。由于再也無需使用笨重的CMM測量臂，實際上可以對任何位置進行掃描。對比其它工具和技術，高精確度的ZScanner掃描儀能夠極大提升掃描以及質量管理技術人員在履行職責時的生產率和性能。

低成本

與傳統的激光掃描儀相比，手持型ZScanner?掃描儀在價格上非常富有競爭力。ZScanner是一款自定位型裝置，無需再購買昂貴的三坐標掃描儀、測量臂或外部基準定位附加裝置。

更快速的設置和準備時間＝更低的成本

設置時間以及花費在采集或捕獲數據上的實際時間都是激光掃描儀系統使用成本的組成部分。而ZScanner作為自定位型激光掃描儀，事實上不需要花費任何設置時間。將這款掃描儀通過一條FireWire電纜快速而簡便地連接到便攜計算機上即可。

低投資成本和維護成本

ZScanner屬于不含機械部件的電子設備，不需要三坐標掃描儀（CMM）或測量臂。有了這一獨家擁有的特色，用戶們就再也不必為購買或維護昂貴的CMM或可拆卸測量臂而擔憂了。ZScanner掃描儀的這種極高可靠性能夠?yàn)橛脩艄?jié)約原來用于耗時長、費用高的CMM和可拆卸測量臂修理工作上的時間。

學習曲線短

ZScanner的極易使用，其學習曲線很短，部署成本也非常低。

::應用范圍::

適用于反向工程、測量、三維存檔、頡取復雜形狀、汽車、測量資料存檔和損壞評估等諸多應用領域。

::技術特征::

• 掃描大型部件如汽車和飛機時能有高達8倍的準確度
• 內置了AICON?攝影測量軟件，提供了供后期制作和報告用的攝影測量運作和控制軟件
• 可以很方便地?cái)y帶至您企業范圍內的任何地點
• 可方便地運用在狹小場所內或室外
• 掃描結果不再受部件尺寸限制
• 掃描任何色彩的部件
• 自動定位并且無需任何外部跟蹤或定位裝置
• 移動靈活性好（自由流動式移動）
• 快速及易于使用
• 學習曲線短
• ZScanner掃描儀屬于隨插即用及自定位型的設備，幾乎能夠立刻相對于部件或?qū)ο蟠_定自己的基準點
• 自立式掃描儀
• 低成本，無需再購買昂貴的三坐標掃描儀、測量臂或外部基準定位附加裝置
• 低投資成本和維護成本

::產品規格::
