::產品概述::

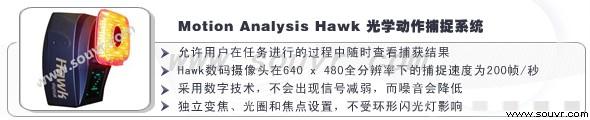

Hawk動作捕捉系統
Motion Analysis公司提供的“動作捕捉系統”專門用于小型應用環境。Hawk動作捕捉系統由Hawk數碼攝像頭和Cortex軟件組成，可以對復雜動作進行高精度捕捉。產品的實時功能允許用戶在任務進行的過程中隨時查看捕獲結果。該系統具有超強性能，使用、安裝都十分簡單，精確度高，而且價格合理，為廣大數字技術用戶帶來了福音。

Hawk數碼攝像頭
Hawk數碼攝像頭在640 x 480全分辨率下的捕捉速度為200幀/秒，采用全電子技術，是一款適用于小型應用環境的價格低廉的動作捕捉設備。

Hawk數字?jǐn)z像頭是為當今動作捕捉領域的技術人員提供的一項工具，通過它可確保數據的可靠性和準確性。通過數字技術，信號不會因為距離的原因而衰減，噪音將會降低，并且無需在額外的電子器件上對數據進行再取樣。

Hawk數碼攝像頭為動作捕捉技術人員提供了高效的工具，可以確保數據的可靠性和準確性。采用數字技術，不會出現信號減弱，而噪音會降低，并且不需要在其他電子設備上進行數據的重新取樣。

攝像頭的信號可以通過以太網直接傳送到跟蹤計算機，而信號處理則在攝像頭內進行，極大地簡化了從攝像頭到計算機之間的動作捕捉流程。由于流程中涉及的硬件設備較少，所以潛在的硬件問題也會更少。Hawk內置的現場可編程門陣列（英文縮寫FPGA）可以在互聯網上進行軟件和固件的升級，用戶甚至無需拆卸攝像頭即可輕松升級。

產品特點

• 1至200赫茲可選幀頻
• 便于攜帶 – 兩個提箱最多可攜帶8個攝像頭
• 可選擇C型接口鏡頭或變焦鏡頭
• 獨立變焦、光圈和焦點設置，不受環形閃光燈影響
• 適用于可見紅、近紅或紅外環形閃光燈
• 配有液晶顯示面板，可顯示攝像頭狀態
• 配有237個LED燈，亮度和光均勻度更好
• 閃光燈配有機身散熱片
• 配有四個機身安裝點，適合于不同位置的安裝
• 可通過軟件控制光輸出
• 通過軟件控制的電子快門

校準：實時功能的關鍵所在
Motion Analysis公司采用了動態線性技術，該技術是目前唯一能夠?qū)崿F(xiàn)高精度校準的技術。首先，使用一臺小型的四點校準設備確定XYZ軸，然后使用500毫米棒（適用于大范圍捕捉）或150毫米棒（小范圍捕捉）創建攝像機線性參數。如果攝像頭鏡頭有變化，系統將進行重新校準，而與其他動作捕捉系統采用的網格技術相比，本系統重新校準所需要的時間極少，大大提高了工作效率。

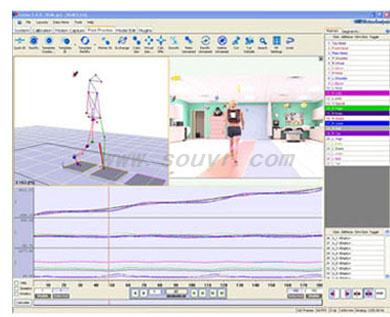

Cortex軟件
Cortex提供了簡單而強大的使用界面。用戶可以在同一軟件環境中對動作進行實時設置、校準、和捕捉，并能夠按照常用的格式對捕捉數據進行編輯和保存。

雙顯示器選項允許動作捕捉技術人員在一個顯示器中查看捕捉圖像和圖形面板，同時在另一個顯示器中查看應用類型和應用面板。

圖形面板同步顯示
Raptor-4數字實時系統最多可同時顯示四個不同的面板，包括：

• 3D顯示 - 不同的視圖和角度
• 2D顯示 - 數字灰度和閾值圖像
• 彩色視頻顯示
• XYZ圖
• 模擬圖
• HTR圖

簡單和可定制的用戶界面

• 后期處理功能為用戶提供了一鍵設置功能
• “熱鍵”可自定義 - 設置自己的動作處理系統
• 初始監視器顯示、初始姿勢等特點偏好可以在.ini文件中指定，這樣便于不同的用戶調用自己的配置

電源器
電源器可為最多8個攝像頭供電。使用一根以太網5e類電纜即可實現攝像機與電源器之間的信號和電源連接。

集成

• 完全兼容Cortex軟件
• 標準TCP/IP協議
• 128通道16位模擬數據采集（力板和肌電圖數據）
• 可輸出至各種主流的動畫制作軟件

其他系統組件包括：

• 攝像頭三腳架或吊架
• 攝像頭包裝
• 以太網交換機
• 校準“L”型框架和校準棒
• 測試電纜和無線控制器
• 標記物盒

::應用范圍::

適用于虛擬現實、醫療、工業、多人動作捕捉、科研等諸多領域。

::技術特征::

• 允許用戶在任務進行的過程中隨時查看捕獲結果
• Hawk數碼攝像頭在640 x 480全分辨率下的捕捉速度為200幀/秒
• 采用數字技術，不會出現信號減弱，而噪音會降低，并且不需要在其他電子設備上進行數據的重新取樣
• 攝像頭的信號可以通過以太網直接傳送到跟蹤計算機，而信號處理則在攝像頭內進行
• 可以在互聯網上進行軟件和固件的升級，用戶甚至無需拆卸攝像頭即可輕松升級
• 獨立變焦、光圈和焦點設置，不受環形閃光燈影響
• 閃光燈配有機身散熱片
• 配有四個機身安裝點，適合于不同位置的安裝
• 可通過軟件控制光輸出
• 通過軟件控制的電子快門
• 3D顯示 - 不同的視圖和角度
• 2D顯示 - 數字灰度和閾值圖
