::產品概述::

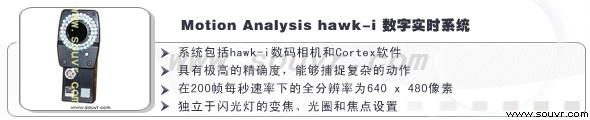

hawk-i數字化實時系統
Motion Analysis公司推出的hawk-i數字化實時系統包括hawk-i數碼相機和Cortex軟件，具有極高的精確度，能夠捕捉復雜的動作，適用于多種不同領域。系統的實時功能允許用戶在被捕捉目標完成動作的同時查看捕捉圖像。hawk-i數字化實時系統功能強大，操作、安裝都十分簡單，而且具有極高的精確度，攝像頭可適用多種小型環境，是一款經濟實惠的產品。

hawk-i數碼相機
hawk-i數碼相機采用全數碼技術，在200幀每秒速率下的全分辨率為640 x 480像素，價格低廉，適合不同的小型環境使用。

hawk-i數碼相機為動作捕捉領域的專業人員提供了可靠、準確的數據捕捉工具。該產品采用了數碼技術，遠距離信號質量不會降低，噪音更低，而且不會受其他電子元件的影響。

hawk-i數碼相機的信號通過以太網直接傳送到跟蹤計算機，信號處理則在相機內部完成。這種簡練的動作捕捉方式減少了硬件設備的使用，從而避免了設備故障。hawk的內置“場可編程陣列”可通過互聯網進行在線軟件/固件升級，用戶不必反復拆卸相機。

產品特點

• 1至200赫茲可選幀頻
• 便于攜帶
• CS安裝鏡頭，多種規格可供選擇
• 獨立于閃光燈的變焦、光圈和焦點設置
• 配有紅、近紅或紅外環光
• 液晶顯示面板進行相機校準
• 52個LED燈，可提供更亮、更均勻的照明環境
• 閃光燈
• 相機配有四個安裝點，適用于多種安裝方式
• 由軟件控制的可調光輸出
• 由軟件控制的電子快門

校準：實時功能的關鍵所在
Motion Analysis公司采用了動態線性技術，該技術是目前唯一能夠?qū)崿F(xiàn)高精度校準的技術。首先，使用一臺小型的四點校準設備確定XYZ軸，然后使用500毫米棒（適用于大范圍捕捉）或150毫米棒（小范圍捕捉）創建攝像機線性參數。如果攝像頭鏡頭有變化，系統將進行重新校準，而與其他動作捕捉系統采用的網格技術相比，本系統重新校準所需要的時間極少，大大提高了工作效率。

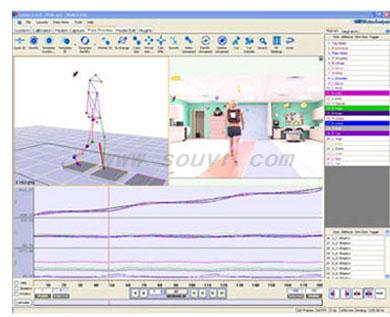

Cortex軟件
Cortex提供了簡單而強大的使用界面。用戶可以在同一軟件環境中對動作進行實時設置、校準、和捕捉，并能夠按照常用的格式對捕捉數據進行編輯和保存。

雙顯示器選項允許動作捕捉技術人員在一個顯示器中查看捕捉圖像和圖形面板，同時在另一個顯示器中查看應用類型和應用面板。

圖形面板同步顯示
Raptor-4數字實時系統最多可同時顯示四個不同的面板，包括：

• 3D顯示 - 不同的視圖和角度
• 2D顯示 - 數字灰度和閾值圖像
• 彩色視頻顯示
• XYZ圖
• 模擬圖
• HTR圖

簡單和可定制的用戶界面

• 后期處理功能為用戶提供了一鍵設置功能
• “熱鍵”可自定義 - 設置自己的動作處理系統
• 初始監視器顯示、初始姿勢等特點偏好可以在.ini文件中指定，這樣便于不同的用戶調用自己的配置

電源器
電源器可為最多8個攝像頭供電。使用一根以太網5e類電纜即可實現攝像機與電源器之間的信號和電源連接。
?

集成

• 完全兼容Cortex軟件
• 標準TCP/IP協議
• 128通道16位模擬數據采集（力板和肌電圖數據）
• 可輸出至各種主流的動畫制作軟件

其他系統組件包括：

• 攝像頭三腳架或吊架
• 攝像頭包裝
• 以太網交換機
• 校準“L”型框架和校準棒
• 測試電纜和無線控制器
• 標記物盒

::應用范圍::

適用于虛擬現實、醫療、工業、多人動作捕捉、科研等諸多領域。

::技術特征::

• 具有極高的精確度，能夠捕捉復雜的動作
• 在200幀每秒速率下的全分辨率為640 x 480像素
• 遠距離信號質量不會降低，噪音更低，而且不會受其他電子元件的影響
• 信號通過以太網直接傳送到跟蹤計算機，信號處理則在相機內部完成
• hawk的內置“場可編程陣列”可通過互聯網進行在線軟件/固件升級，用戶不必反復拆卸相機
• 獨立于閃光燈的變焦、光圈和焦點設置
• 52個LED燈，可提供更亮、更均勻的照明環境
