::產品概述::

煤礦機電數字孿生系統

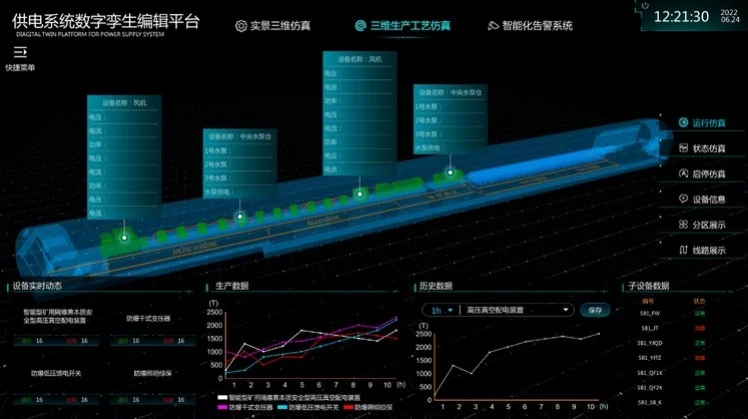

1.1　供電系統

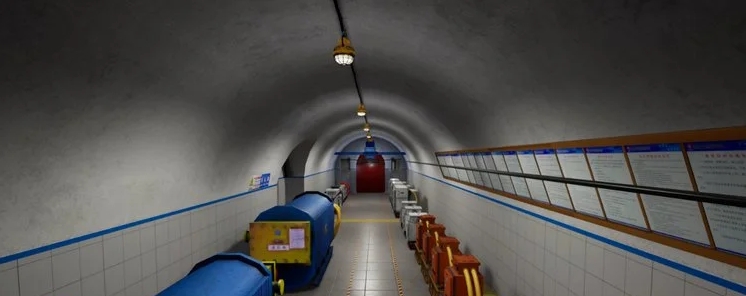

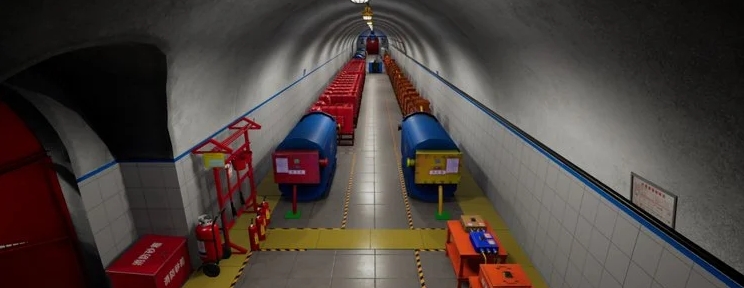

供電系統目前變電所安裝有26臺智能型礦用隔爆兼本質安全型高壓真空配電裝置、2臺防爆干式變壓器、7臺防爆低壓饋電開關、3臺防爆照明綜保；本次三維可視化建設應用開發軟件必須為正版授權。本次建設需以數字孿生為核心、數據整合為基礎，基于統一的數字空間，形成集可視化高度融合的生產指揮調度平臺、高可靠安全監測及設備保障平臺、高效率信息化管理平臺為一體的流程貫通、業務融合、場景監控的三維可視化操作平臺。

1.1.1　 實景三維仿真支撐系統要求：

（1） 對高爆、饋電開關進行三維融合處理，達到三維與設備數據無縫融合功能；

（2） 供電設備運行監控數據實時動態顯示；

（3）實例化設備數據管理；

（4）動態生產數據顯示；

（5）歷史運行數據存儲、可調用；

（6）子設備數據采集；

（7）設施單體化管理；

（8）設備設施3D模型1：1建立；

（9）必須有快捷菜單，達到快速切換功能。實時動態顯示電流流向。

1.1.2　 三維數字化支撐系統三維場景管理及數字化三維模型更新

（1）在三維數字化模型上補充完善缺失的非幾何信息，如設備規格型號、材料材質、生產廠商、功能與性能技術參數、以及系統類型、工程邏輯等非幾何信息。

（2）需按照供電子系統準確的設備連接情況，確定詳細的三維仿真工藝流程模型，需要可細化拆解到各關鍵模塊的獨立展現，三維可縮放、可旋轉達到活靈活現。

（3）在三維工藝模型中導入相關的仿真計算模型，確保工藝模型的相關仿真計算工具完整。

（4）分線路、分區等維度的模型管理。例如：工藝模型的展現、分析、管理模塊。

（5）利用專業三維軟件，創建設備高還原度的三維結構模型；

（6）針對場景、各類模型庫、模型坐標信息等進行存儲，并留有后期更新功能；

1.1.3　 供電系統三維仿真及生產數據處理（OPC/MODBUS)(1) 仿真數據擬合 ，三維生產工藝仿真，包含運行仿真 、報警仿真、 狀態仿真、啟停仿真 、系統可建立對應的仿真模型參數庫，確保生產工藝流程明確的情況下，可以按照仿真算法的參數、對設備操作，計算出模擬仿真結果，最終根據仿真算法等實現仿真數據擬合；

(2) 優化仿真，對操作流程進行優化，對優化后的流程模型結合仿真參數模型進行運行仿真，根據仿真優化結果，不斷進行工藝流程的優化，直至達到預期的目標。（3）數據清洗、數據分類、數據編碼、數據標記、數據存儲；（4）數據分析及三維仿真

1.1.4　 智能化告警監控系統需包括功能

（1）智能報警的可視化場景構建；

（2）可視化區域報警分析；

（3）支持多種報警模式；

（4）智能處理算法；

（5）多級告警體系

1.1.5　 完成測試及部署

（1）部署前必須安裝行業標準嚴格測試；

（2）嚴格測試數據聯通功能；

（3）系統聯調測試；

（4）服務器環境部署；

（5）本地安裝部署；

1.2　水泵房三維可視化要求：

水泵房三維可視化系統中央泵房和盤區水泵房目前各有有三臺主水泵參與礦井排水，已實現自動化。本次三維可視化建設是要形成可視化高度融合、高可靠安全監測及設備保障平臺、高效率信息化管理平臺為一體的流程貫通、業務融合、場景監控的三維可視化操作平臺。

1.2.1　 實景三維仿真支撐系統要求：

（1） 對水泵房環境、所有設備進行三維融合處理，達到三維與設備數據無縫融合功能；設備設施、環境模型1：1建立；

（2）運行監控數據實時動態顯示；

（3） 實例化設備數據管理；

（4）水泵房水倉水位、泵和閥門的狀態動態顯示；

（5）歷史生產數據存儲、可調用；

（6）子設備數據采集；

（7）設施單體化管理；

（8）設備設施模型需高度還原建立；

（9）必須有快捷菜單，達到快速切換功能。

1.2.2　 三維數字化支撐系統三維場景管理及數字化三維模型更新（3.1）在三維數字化模型上補充完善缺失的非幾何信息，如泵房內設備規格型號、材料材質、功能與性能技術參數、以及系統類型、工程邏輯等非幾何信息。

（3.2）按照供電子系統準確的設備連接情況和生產工藝流程，確定詳細的三維仿真工藝流程模型，需要可細化拆解到各關鍵模塊的獨立展現。

（3.3） 在三維工藝模型中導入相關的仿真計算模型，確保工藝模型的相關仿真計算工具完整。

（3.4）分線路、分區等維度的模型管理。

（3.5）對現有水泵房內設備設施及現場勘查，確定管理目標，利用專業三維軟件，創建設備和工藝管線等高還原度的三維結構模型1.2.3　 水泵運行工藝的三維仿真及生產數據處理（OPC/PLC/MODBUS)仿真數據擬合 ，運用三維生產工藝仿真庫實現包含配電柜、泵、閥的運行仿真 、報警仿真，系統可建立對應的仿真模型參數庫，確保生產工藝流程明確的情況下，可以按照仿真算法的參數、對設備操作，計算出模擬仿真結果，最終根據仿真算法等實現仿真數據擬合；

1.2.4　 智能化告警監控系統

（1）智能報警的可視化場景構建；

（2）可視化區域報警分析；

（3）支持多種報警模式；

（4）智能處理算法；

（5）多級告警體系

1.2.5　 完成測試及部署

（1）部署前嚴格測試；

（2）數據聯通測試；

（3）系統聯調測試

（4）服務器環境部署；

（5）本地安裝部署

1.3　膠帶運輸機三維可視化要求：膠帶運輸機三維可視化系統以數字孿生為核心、數據整合為基礎，基于統一的數字空間，形成集可視化高度融合的生產指揮調度平臺、高可靠安全監測及設備保障平臺、高效率信息化管理平臺為一體的流程貫通、業務融合、場景監控的三維可視化操作平臺，東二膠帶需集成光纖無線測溫、皮帶縱撕識別、鋼絲繩無損在線檢測系統等系統。

1.3.1　 實景三維仿真支撐系統要求：

（1）對皮帶三維融合處理，達到三維與設備數據無縫融合功能；

（2）生產運行監控數據實時動態顯示；

（3）實例化設備數據管理；

（4）動態生產數據展示；

（5）歷史生產數據展示；

（6）子設備數據采集；

（7）設施單體化管理；

（8）設備設施模型1：1建立；

（9）必須有快捷菜單，達到快速切換功能。

1.3.2　 三維數字化支撐系統三維場景管理及數字化三維模型更新

（1）建設中所使用的軟件必須為正版授權。

（2）按照運輸子系統準確的設備連接情況和生產工藝流程，確定詳細的三維仿真工藝流程模型，需要可細化拆解到各關鍵模塊的獨立展現。

（3）在三維工藝模型中導入相關的仿真計算模型，確保工藝模型的相關仿真計算工具完整。（4）分線路、分區等維度的模型管理。例如：運輸設備的工藝模型的展現、分析、管理模塊。（5）對東二膠帶機等設施及現場勘查，確定管理目標，利用專業三維軟件，創建設備和工藝管線等高還原度的三維結構模型；

(6) 針對場景、各類模型庫、模型坐標信息等進行存儲，并實現后期更新功能；

1.3.3　 智能化告警監控系統

（1）智能報警的可視化場景構建；

（2）可視化區域報警分析；

（3）支持多種報警模式；

（4）智能處理算法；

（5）多級告警體系

1.4　主通風系統及壓風機三維可視化要求：

主通風及壓風機三維可視化系統使用的各類軟件必須為正版授權。主通風機和壓風機建設以數字孿生為核心、數據整合為基礎，基于統一的數字空間，形成集可視化高度融合的生產指揮調度平臺、高可靠安全監測及設備保障平臺、高效率信息化管理平臺為一體的流程貫通、業務融合、場景監控的三維可視化操作平臺。
